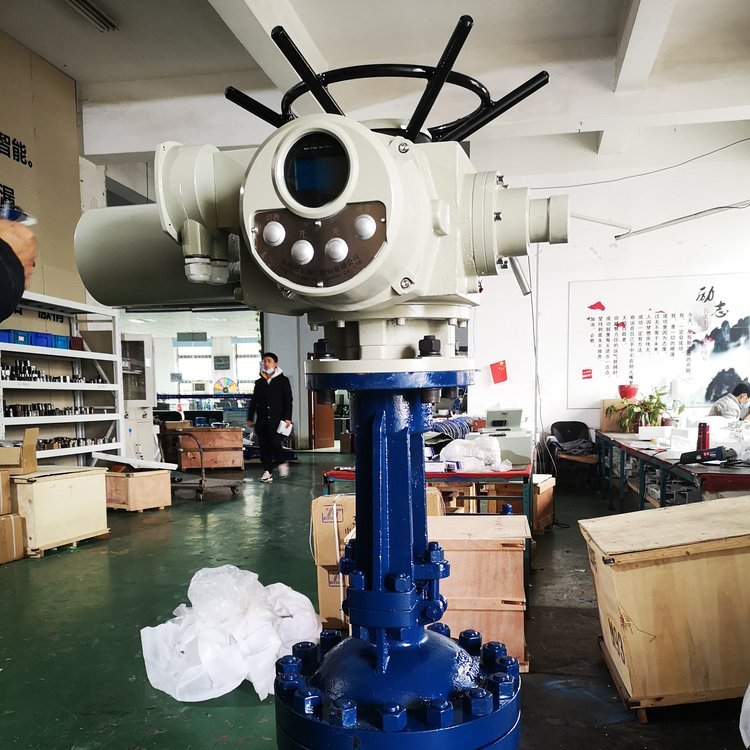

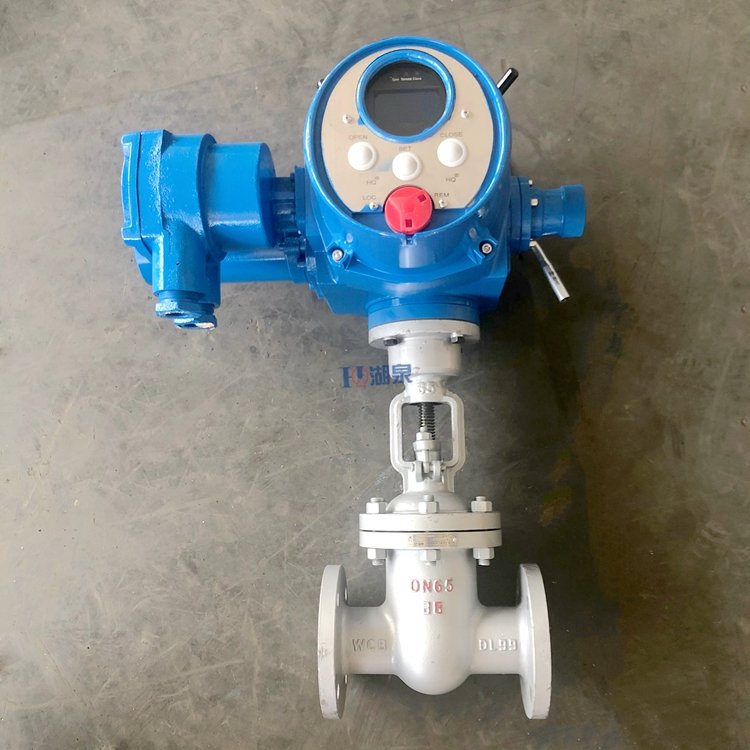

智能一體化電動閘閥的工作原理及實物接線圖——一體式電動閥門的工作原理是通過電動裝置控制閥芯的位置,從而控制閥門的開關狀態。當電動裝置啟動時,電動機帶動減速器轉動,將旋轉運動轉化為線性運動。行程控制器控制電動機的啟停和轉向,從而控制閥芯的運動方向和行程。當閥芯移動到開啟位置時,流體可以從進口通道進入閥體,并通過閥芯的通道流出。當閥芯移動到關閉位置時,閥芯的通道與閥座完全密封,阻止流體的進出。電動閘閥使用電磁線圈所產生的磁場來拉動閘閥,從而改變閥體的通斷。 智能一體化電動閘閥動作原理電動閘閥安裝 電動閘閥的特點 結構設計合理,比較緊湊,閥門的剛性好,阻力系數小; 密封...智能電動調節閥工作原理 在了解智能電動調節閥之前,我們先了解一下電動閥門,電動閥門實現原理就是在電機轉動過程中來實現壓力控制,如電動調節閥,電動球閥、電動碟閥、智能調節閥,電動閥扭距電動閥...

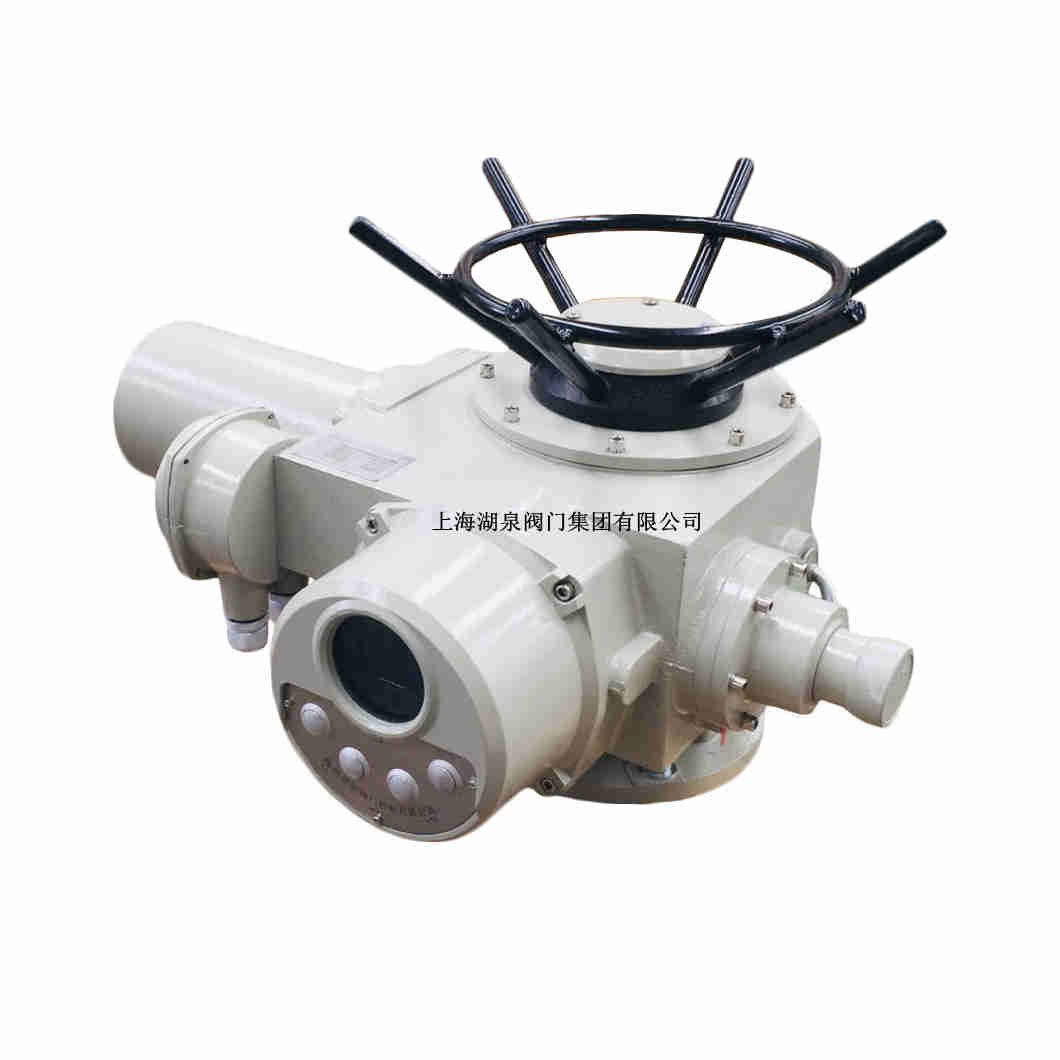

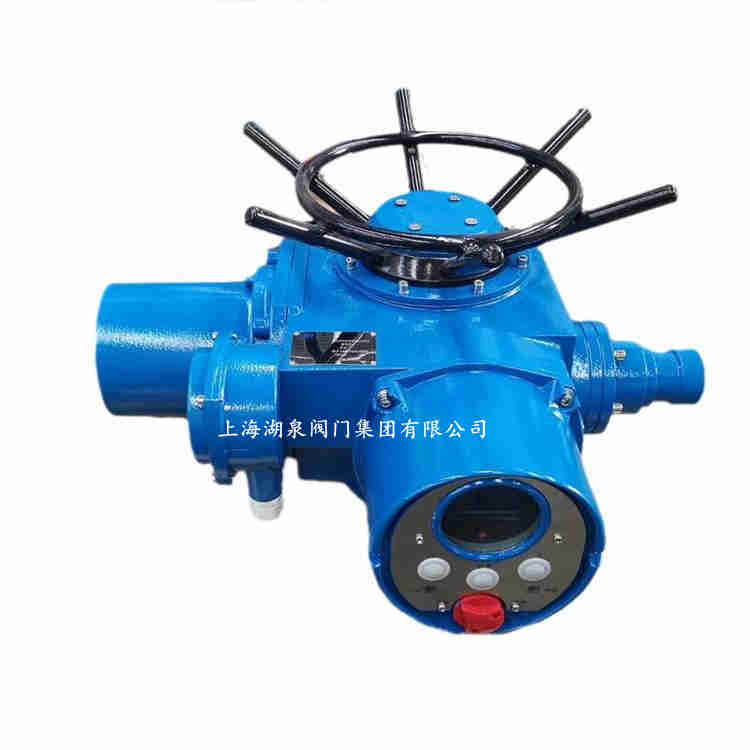

 智能一體化閥門電動裝置(多回轉型)采用機電一體化設計,集控制系統與電動裝置與一體,配現場及遠方按鈕,適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥,也可用...多功能一體化:未來的防爆電動閘閥可能會融合更多的功能,例如遠程監控、防爆報警、故障自診斷等,實現多種功能的一體化設計,提高設施的整體管理效率。 適用范圍的...電動閘閥的工作原理是：在閥門啟閉過程中，電動執行器輸出的轉矩通過轉矩限制機構、行程控制機構和閥位測量機構進行控制，以防止閥門遭受過度沖擊或磨損。

 智能一體化閥門電動裝置原理 產品說明 控制系統與電動裝置集合于一體了,引入調節系統即形成智能調節型電動裝置?？山邮蘸洼敵?~20mA標準信號。按鈕盒上有三個...廣泛應用于水處理、化工、石化、石油等工業設備,環保設備領域。 執行機構工作原理 電動執行機構是以電動機為驅動源、以直流電流為控制及反饋信號，原理方塊圖如下圖所示。當控制器的輸入端有一個信號輸入時，此信號與位置信號進行比較，當兩個信...

智能一體化電動閘閥的功能，如：
1.免開蓋調試。2.帶有人機交互界面。3.力矩檢測采用電機電流檢測方式。4.位置傳感器采用編碼器（分絕相對編碼器和絕對編碼器）5.帶故障自診斷功能。6.帶有總線接口（多種協議可選）等等。
一體化：老產品的控制部分是獨立的和電動裝置是分開的。而智能執行器為一體化控制。憑借著傳動機構的一體型設計,產品體積小和簡潔的外觀;所有結合部位均有密封措施,防護等級可達IP68(GB4208-93,的這款智能一體化電動裝置廣泛應用于電力、鋼廠、石油、冶金、化工、樓...安裝調試各種工況的管路上,切斷或接通管路介質。通過選用 不同的材質適用介質為:水、油品、蒸汽、弱酸堿溶液。電動閘閥操作方式有:手動、齒輪傳動、電動執行器、氣動等。

智能型非侵入式電動執行器輸出位移精確定位，整體比例調節型模塊將放大器、模數轉換、位置發送功能集成在一起，真正實現機電一體化、控制一體化，調節型模塊接收4—20mA電流，輸出4—20mA電流信號。開關型模塊接收電位器電阻信號，通過可控硅控制閥頭的開關。

1、控制精度、控制靈敏度*可以達到水平,高可達0.1%；

2、液晶顯示、紅外遙控具有先進的學習功能和缺相保護功能，可實現多臺電動執行器遠控，互不影響；

3、數字顯示采用LCD液晶顯示屏，全功能顯示，全數字顯示；

4、采用先進的工業級單片計算機控制和全隔離設計；

5、具有自動鑒定校正功能和缺相自動保護功能；

6、具有自動記錄執行器與閥門的運行次數功能；

7、具有預設開度百分比值功能；

8、具有過流保護值設定和過流時間保護值設定功能；

9、具有三種丟信選擇功能；

10、具有正、反作用選擇功能；

11、智能調節型輸入信號具有四種可選擇輸入方式,選擇方式廣泛；

12、具有上、下限反饋電流及手動校正功能；

13、具有電動頭靈敏度調節功能；

14、具有電動頭慣量調節功能；

15、具有無火花換向技術，可控硅單元驅動電機；
